ICR121

Ud

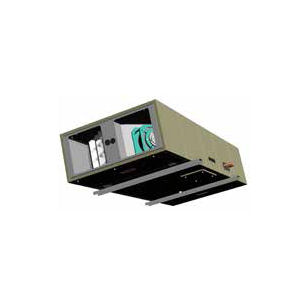

Recuperador de calor aire-aire, con batería de agua. Instalación mural.

7.769,77€

Recuperador de calor aire-aire, modelo HRC500 "LMF CLIMA", montaje vertical, caudal de aire nominal 450 m³/h, dimensiones 340x1680x695 mm, peso 90 kg, presión estática de aire nominal 285 Pa, presión sonora a 1 m 70 dBA, potencia eléctrica nominal 300 W, alimentación monofásica a 230 V, eficiencia de recuperación calorífica en condiciones húmedas 87%, potencia calorífica recuperada 4,17 kW (temperatura del aire exterior -7°C con humedad relativa del 80% y temperatura ambiente 20°C con humedad relativa del 55%), (temperatura del aire exterior 5°C con humedad relativa del 80% y temperatura ambiente 25°C), con intercambiador de placas de aluminio de flujo cruzado, ventiladores con motor de tipo EC de alta eficiencia, bypass con servomotor para cambio de modo de operación de recuperación a free-cooling, estructura desmontable de doble panel con aislamiento de lana mineral de 25 mm de espesor, paneles exteriores de acero prepintado y paneles interiores de acero galvanizado, filtros de aire clase F7+F8 en la entrada de aire exterior, filtro de aire clase M5 en el retorno de aire del interior, presostatos diferenciales para los filtros, acceso a los ventiladores y a los filtros de aire a través de los paneles de inspección, posibilidad de acceso lateral a los filtros, control electrónico para la regulación de la ventilación y de la temperatura, para la supervisión del estado de los filtros de aire, programación semanal y gestión de las funciones de desescarche y antihielo para la sección opcional con batería de agua, con batería de agua para calefacción y refrigeración, modelo BTW, con válvula motorizada de 3 vías, modulante, modelo V33, para la batería de agua, con kit para instalación vertical del recuperador de calor, modelo KTV. Instalación mural.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42lmf005va

Ud

Recuperador de calor aire-aire, modelo HRC500 "LMF CLIMA", montaje vertical, caudal de aire nominal 450 m³/h, dimensiones 340x1680x695 mm, peso 90 kg, presión estática de aire nominal 285 Pa, presión sonora a 1 m 70 dBA, potencia eléctrica nominal 300 W, alimentación monofásica a 230 V, eficiencia de recuperación calorífica en condiciones húmedas 87%, potencia calorífica recuperada 4,17 kW (temperatura del aire exterior -7°C con humedad relativa del 80% y temperatura ambiente 20°C con humedad relativa del 55%), (temperatura del aire exterior 5°C con humedad relativa del 80% y temperatura ambiente 25°C), con intercambiador de placas de aluminio de flujo cruzado, ventiladores con motor de tipo EC de alta eficiencia, bypass con servomotor para cambio de modo de operación de recuperación a free-cooling, estructura desmontable de doble panel con aislamiento de lana mineral de 25 mm de espesor, paneles exteriores de acero prepintado y paneles interiores de acero galvanizado, filtros de aire clase F7+F8 en la entrada de aire exterior, filtro de aire clase M5 en el retorno de aire del interior, presostatos diferenciales para los filtros, acceso a los ventiladores y a los filtros de aire a través de los paneles de inspección, posibilidad de acceso lateral a los filtros, control electrónico para la regulación de la ventilación y de la temperatura, para la supervisión del estado de los filtros de aire, programación semanal y gestión de las funciones de desescarche y antihielo para la sección opcional con batería de agua.

1,000

3.206,00

3.206,00

mt42lmf555h

Ud

Batería de agua para calefacción y refrigeración, modelo BTW "LMF CLIMA", con válvula de 3 vías y actuador modulante.

1,000

482,00

482,00

mt42lmf505v

Ud

Válvula motorizada de 3 vías, modulante, modelo V33 "LMF CLIMA".

1,000

232,00

232,00

mt42lmf557h

Ud

Kit para instalación vertical del recuperador de calor, modelo KTV "LMF CLIMA".

1,000

3.662,00

3.662,00

Subtotal materiales:

7.582,00

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

0,900

20,48

18,43

mo104

h

Ayudante instalador de climatización.

0,900

18,88

16,99

Subtotal mano de obra:

35,42

3

Costes directos complementarios

%

Costes directos complementarios

2,000

7.617,42

152,35

Coste de mantenimiento decenal: 1.320,86€ en los primeros 10 años.

Costes directos (1+2+3):

7.769,77

UNIDAD DE OBRA ICR121: RECUPERADOR DE CALOR AIRE-AIRE, CON BATERÍA DE AGUA. INSTALACIÓN MURAL.

CARACTERÍSTICAS TÉCNICAS

Recuperador de calor aire-aire, modelo HRC500 "LMF CLIMA", montaje vertical, caudal de aire nominal 450 m³/h, dimensiones 340x1680x695 mm, peso 90 kg, presión estática de aire nominal 285 Pa, presión sonora a 1 m 70 dBA, potencia eléctrica nominal 300 W, alimentación monofásica a 230 V, eficiencia de recuperación calorífica en condiciones húmedas 87%, potencia calorífica recuperada 4,17 kW (temperatura del aire exterior -7°C con humedad relativa del 80% y temperatura ambiente 20°C con humedad relativa del 55%), (temperatura del aire exterior 5°C con humedad relativa del 80% y temperatura ambiente 25°C), con intercambiador de placas de aluminio de flujo cruzado, ventiladores con motor de tipo EC de alta eficiencia, bypass con servomotor para cambio de modo de operación de recuperación a free-cooling, estructura desmontable de doble panel con aislamiento de lana mineral de 25 mm de espesor, paneles exteriores de acero prepintado y paneles interiores de acero galvanizado, filtros de aire clase F7+F8 en la entrada de aire exterior, filtro de aire clase M5 en el retorno de aire del interior, presostatos diferenciales para los filtros, acceso a los ventiladores y a los filtros de aire a través de los paneles de inspección, posibilidad de acceso lateral a los filtros, control electrónico para la regulación de la ventilación y de la temperatura, para la supervisión del estado de los filtros de aire, programación semanal y gestión de las funciones de desescarche y antihielo para la sección opcional con batería de agua, con batería de agua para calefacción y refrigeración, modelo BTW, con válvula motorizada de 3 vías, modulante, modelo V33, para la batería de agua, con kit para instalación vertical del recuperador de calor, modelo KTV. Instalación mural.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación. Conexionado con la red eléctrica. Conexionado con la red de conducción de agua. Comprobación de su correcto funcionamiento.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

2,143

2,857

Envases:

2,143

2,857
